HIWIN上银 FSW 上银滚珠丝杆型号规格表
扫码获取价格库存技术资料
- 品牌: 上银双向丝杆
- 分类: 单螺母插管型FSW
- 类型:
- 属性: HIWIN上银 FSW 上银滚珠丝杆型号规格表，-HIWIN上银 FSW 上银滚珠丝杆型号规格表-HIWIN上银 FSW hiwin滚珠丝杆软件 上银滚珠丝杆是一种常见的机械传动装置，它具备自动清洗、高精度定位和高效传动等优点，被广泛应用于各个领域。在使用上银滚珠丝杆时，需要注意以下几个要点。 首先，正确选择合适的上银滚珠丝杆。不同的应用场景对上银滚珠丝杆的要求也不同，因此在购买前要充分了解自己的需求，包括负载、速度、精度等参数。只有选择了合适的上银滚珠丝杆，才能更好地发挥其优势。 其次，-HIWIN上银 FSW 上银滚珠丝杆型号规格表--HIWIN上银 FSW 上银滚珠丝杆型号规格表-
HIWIN上银 FSW 上银滚珠丝杆型号规格表 产品参数

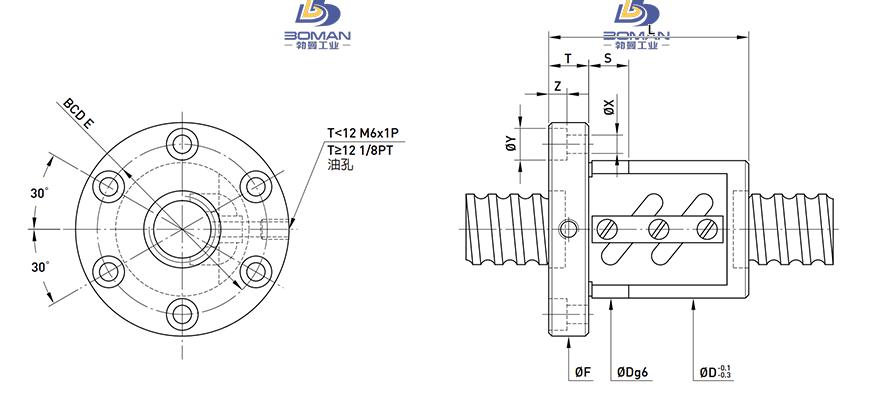

尺寸 单位：mm
| 丝杠轴外径 | 32 |
|
| 导程 | 8 |
|
| 丝杠轴底径 | 28.132 |
|
| 滚珠节圆直径 | 33 |
|
| 钢球直径 | 4.763 |
|
| 精度等级 | ||
| 螺母直径 | 66 |
|
| 法兰直径 | 100 |
|
| 螺母长度 | 86 |
|
| 螺母安装 | PCD | 82 |
| 额定动负载 | CaN | 3284 |
| 额定静负载 | C0aN | 8453 |
| 有效圈数 | 2.5x2 |
|
| 法兰盘宽度 | 16 |
|
| 法兰安装孔通孔直径 | 9 |
|
| 法兰安装孔沉孔直径 | 14 |
|
| 法兰安装孔沉孔深度 | 8.5 |
|
| 轴向刚度 | KNm | 59 |
HIWIN上银 FSW 上银滚珠丝杆型号规格表此型号部分数据来源于THOMSON 0215200356 Thomson精密滚珠丝杠
